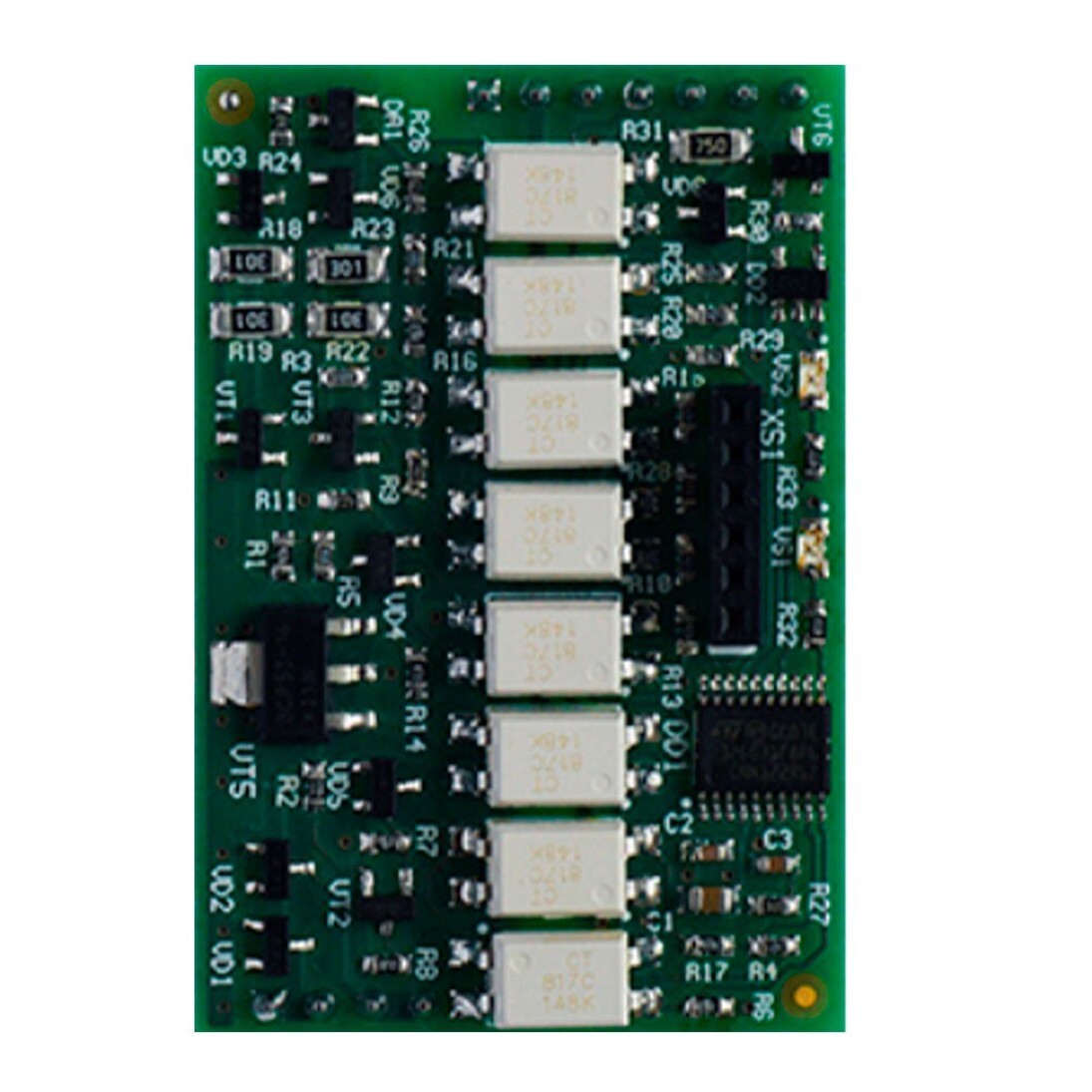

Универсальная плата цифровой шины предназначена для подключения Регулятора ZONT Climatic (1.3, 1.2, 1.1) к газовым котлам по цифровой шине OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung*.

*Универсальные платы выпускаются в 2-х версиях – V.01 и V.02 (версия обозначена наклейкой на упаковке):

V.01 наклейка означает, что на этой плате уже прошиты протоколы цифровых шин OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB;
чтобы добавить протокол Daesung, напишите на support@microline.ru
V.02 наклейка означает, что на этой плате уже прошиты протоколы цифровых шин OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Daesung


Универсальная плата автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

с котла считываются технические параметры его работы и сервисные установки;
на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.
Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

фактическая температура теплоносителя; фактическая температура ГВС;
сервисные значения диапазона работы котла на Отопление и ГВС;
фактический уровень модуляции горелки;
фактической значение давления теплоносителя;
температура обратного потока; заданные значения температур теплоносителя и ГВС;
признаки работы котла на отопление и ГВС.
При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Регулятор имеет два разъема для подключения Плат цифровой шины.

Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.

Для подключения к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно
