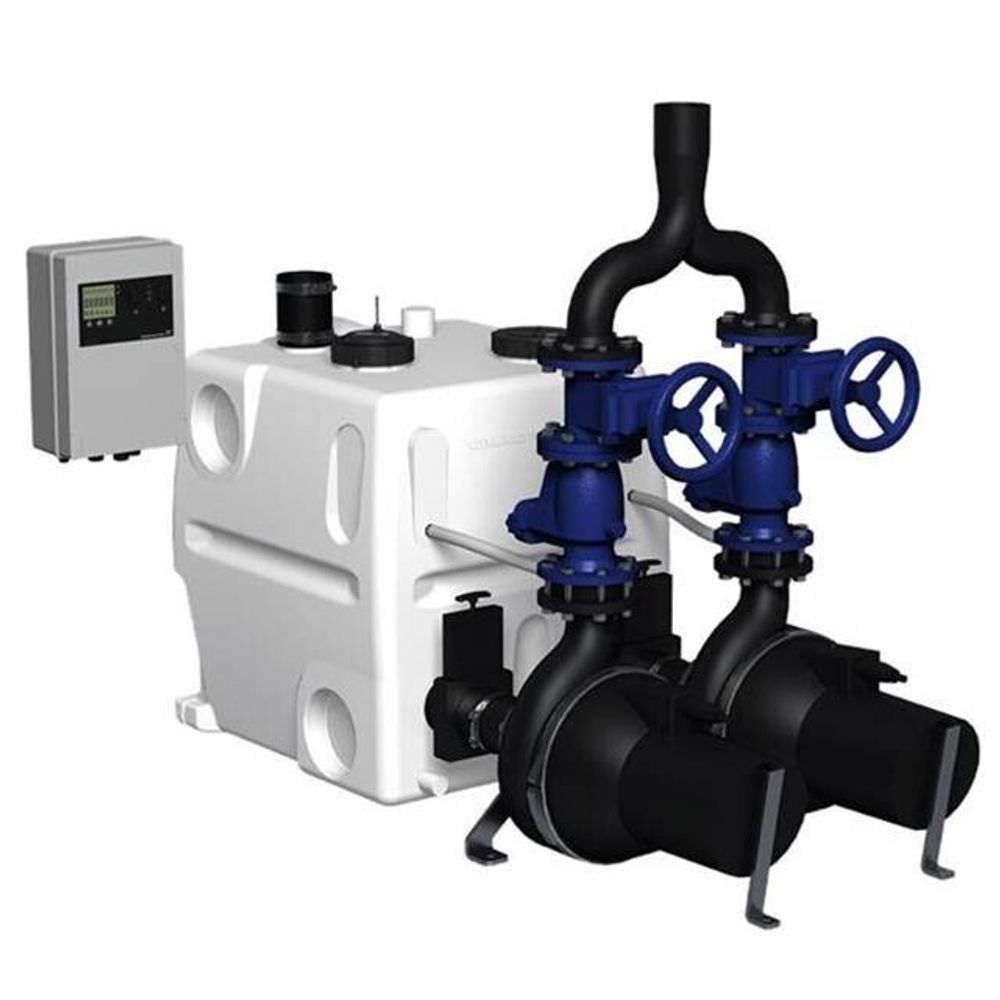

Канализационная насосная установка MD1.80.80.40.4.51D/450.SL - компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей. Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен
Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
Вертикальными входными соединительными патрубками DN 100,
Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом

Свободный проход до 80 мм для надежной работы без заклинивания
Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки
Запатентованная система охлаждения для непрерывной работы насосов типа SE

Электродвигатель с тепловым выключателем внутри обмотки
Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга. Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель) Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее. Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке.

Функции контроллера:

Пуск / дельта операция для насосов> 5кВт
Включение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчика
Защита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле.
Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима
24ч автоматический тестовый режим работы в течение длительного периода бездействие
установка времени простоя (отложенного пуска):
Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова)
Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса)
Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге ), чтобы предотвратить останов в случае кратковременного превышения уровня в баке.
автоматическое измерение тока для сообщения о тревоге
операционные указания:
Режим работы (автоматический, ручной)
Часы работы
Импульсов (количество пусков)
Превышение тока электродвигателя
сигнализация:
Состояние насоса (работа, неисправность)
Последовательности фаз неисправностей и отсутствия фазы
Тепловой выключатель
Сигнализация о высоком уровне
Время на обслуживание / обслуживание (по выбору).
выбор автоматического сброса аварийного сигнала
журнал отказов до 20 аварийных сигналов
выбор между различными уровнями начала
выбор типа подключенного датчика
калибровка датчика (установка)
Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).
В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для индикации:

Работы насоса
Выхода из строя насоса
Превышения уровня воды (сигнализация)
Общая ошибка.
6 цифровых входов для выполнения следующих функций:

Соединительная плата датчика давления (в сборе)
Подключение аналоговых датчиков (4-20 мА или 0-5 В)
Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
Подключение отдельного датчика уровня, который будет использоваться в случае наводнений
Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV. Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером.

Подключение возможности внешнего сброса тревоги
Подключения тепловых реле электродвигателя.
